氣體轉子流量計

氣體轉子流量計是用來測量流體(液休、氣體)瞬時流量的常用儀表。適合測量透明流體的流量,適合測量壓力低,溫度不高的介質,它廣泛的應用于化工、食品、環保、冶金、機械、制藥等行業以及科研部門,測量單相非脈動流體(液體或氣體)的流量。
全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家
氣體轉子流量計
  氣體轉子流量計流動本身的脈動,如擬裝儀表位置的上游有往復泵或調節閥,或下游有大負荷變化等,應改換測量位置或在管道系統予以補救改進,如加裝緩沖罐;若是儀表自身的振蕩,如測量時氣體壓力過低,儀表上游閥門未全開,調節閥未裝在儀表下游等原因,應針對性改進克服,或改選用有阻尼裝置的儀表。
   氣體金屬管轉子流量計的系列產品,針對不同的用戶需求、不同場合,有多種測量形式供用戶可選;按輸出形式分有就地指示型、遠傳輸出型、控制報警型,按輸出形式分有就地指示型、遠傳輸出型、控制報警型;按防爆要示分類,又可分為普通型、本質型、隔離防爆型三種。
principle

產品特點

貝特-智能儀表直供廠家
  • 適用于 / Transparent glass tube 適用于小管徑和低流速
  • 性能 / Range ratio 工作可靠、維護量小、壽命長
  • 流量范圍 / Small pressure loss 有較寬的流量范圍度10:1
  • 方便 / Simple structure 就地型指針指示接近于線性
  • 智能 / Measuring range 智能型指示器帶有LCD液晶顯示,可顯示瞬時、累積流量,還可輸出高沖、輸出報警
  • 種類豐富 / Corrosion resistance 有就地型、遠傳型、夾套型、防爆、耐腐等多種形式

工作原理

氣體轉子流量計工作原理講解

氣體轉子流量計在測量的過程中,轉子的轉數與流體累積流量具有一定的比例關系,根據轉子的轉數即可計算出流體的流量。氣體轉子流量計轉子表面設置的的線形為漸開線線形,嚙合齒在使用過程中,兩個轉子之間的于齒面與齒面之間的接觸,接觸面較大,在轉動過程中,兩個轉子之間即發生相對滑動,又會發生相對滾動,導致轉子之間會發生磨損嚙合屬現象。氣體轉子流量計轉子的磨損會降低轉子之間的嚙合程度,進而會降低流量的測量精度。

換算公式

氣體轉子流量計的刻度與換算

JJG257-1994《轉子流量計檢定規程》上用鐘罩式或皂膜式氣體流量標準裝置對流量計刻度,標準刻度狀態下的標況流量。



是對試驗時流量計前狀態到刻度狀態的修正,這時刻度狀態等于標準狀態,試驗氣體和刻度氣體相同。若不是這種情況,就需要區分刻度狀態和標準狀態,增加部分參數,符號重新定義如表1所示。

3 刻度qN和qCN

3.1 標準狀態刻度

氣體轉子流量計的刻度與換算





使用鐘罩或皂膜等氣體流量標準裝置測量流量計前實際流量時,由下式求得:



使用標準轉子流量計測量流量計前實際流量時,由下式求得:

#FormatImgID_4#

使用鐘罩或皂膜等氣體流量標準裝置測量流量計前實際流量時,由下式求得:

#FormatImgID_5#

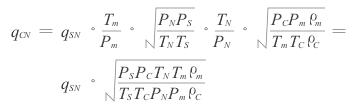

使用標準轉子流量計測量流量計前實際流量時,由下式求得:

#FormatImgID_0#

通過非標準狀態刻度后,由于使用狀態與刻度狀態一致,直接讀出的刻度流量顯示值就是用戶需要的流量值,不需要進行任何換算,提高了測量效率。

4 從qN換算到qmN和qm0

有些經過標準刻度的流量計實際使用狀態與刻度狀態不同,使用時需要換算,實際使用時測量流量計前壓力和溫度,流量計前實際流量用qm表示,公式如下:

#FormatImgID_1#

5 流量計前狀態的估計

流量計在系統中的正確安裝是上游安裝一個全開截止閥,下游安裝流量調節閥,在使用時,應緩慢地開啟上游的截止閥,然后用下游的流量調節閥調節流量,當流量計停止計量時應緩慢地關閉截止閥,然后再關閉流量調節閥。

但是現在許多廠家的流量計在上游基座上安裝針型流量調節閥用于減壓限流,確保轉子流量計的,下游無任何節流件,這時測量的流量計入口上游5倍公稱直徑范圍內的壓力其實是閥前壓,要確保壓力測量準確,拆卸基座,直接將氣源與玻璃錐管相連接來進行檢定,檢定后的復原經常不能保證密封質量,并且經常損壞玻璃錐管。

因為流量計下游無任何節流件,這種情況下測量流量計后壓是比較方便的,流量計后壓加上一個壓差估計值就近似的獲得流量計前壓。浮子上下游的壓力差等于重力減去動壓力與浮力之和,公式如下:

#FormatImgID_2#

這個壓力差相對于重力是非常小的(估計約為10%),那么公式簡化為:

#FormatImgID_3#

φ3mm球形鋼浮子的壓力差估計值約為15Pa。

這時流量計后壓比閥前壓更接近流量計前壓,采用這種方法估計工作狀態壓力就不需要拆卸基座,檢定過程要簡便一些。

氣體轉子流量計安裝步驟

  • 1、清理安裝流量計之前一定要將管道內的焊渣、雜物清理干凈;
  • 2、校正流量計的直立部分垂直于地面安裝傾斜度不得超過5°.否則會影響測量準確度.。
  • 3、位置為了確保流量計的測量準確性,應在流量計的進口端增加不少于10xDN的直管段,出口端不少于5×DN的直管段,測量時調節控制閥安裝在流量計的下游。
  • 4、型號若被測介質為大的脈動流或兩相流,應在流量計的上游安裝緩沖器來或減弱脈動,保證介質的流動是單相穩定的,同時,建議流量計使用阻尼型的。
  • 5、測介質 測介質較臟或含有導磁顆粒時,建議在流量計的上游安裝過濾器或磁過濾器。
  • 6、支撐流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷,否則應增加固定流量計的支撐。
  • 7、維護為了便于流量計的保養維修,磁過濾器的清洗以及用戶管路的定期維護保養,建議使用如圖所示妁旁路管道。
  • 8、穩定當流量計用于氣體測量時,應保證管道內的工作壓力不少于5倍流量計的壓力損失,使流量計能夠穩定正常動作。
  • 9、接線對電遠傳及帶報警限位開關的流量計在使用前,打開儀表蓋,按接線圖正確接線。
  • 10、阻動件按儀表指示器中的警示牌,取出運輸中防止浮子振動的阻動件,復原后再使用儀表。
  • 11、開啟流量計若開啟流量計時,由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力,緩慢開啟控制閥,直到系統正常,儀表方可使用,否則容易造成指針跳動或浮子的突然撞擊而損壞的瑰象。
  • 12、用戶使用 用戶使用時,若被測流體的密度與水不同對,或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算,換算方法見附錄。

廠家實力

智能儀表直供廠家

公司生產加工設備齊全,電子車間擁有一條現代化SMT流水線,擁有完善的電子設計、開發實驗室。機械車間擁有多臺精密數控車床、普通車床、加工、全自動環縫焊機、鉆床等設備,標定車間擁有兩條液體標定測試線,一條中小流量氣體標定測試線,保證每臺產品均經實際標定、校驗,以確保產品品質。

熱品推薦 / Hot product
金屬管轉子流量計標準水平

金屬管轉子流量計標準水平

BTLZ系列智能型金屬管轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構,具有體積小、壓損小、量程比大(10~20:1)、可選帶HART通訊功能的變送器,安裝維護方便等特點,廣泛應用于各行業復雜、惡劣環境下,對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

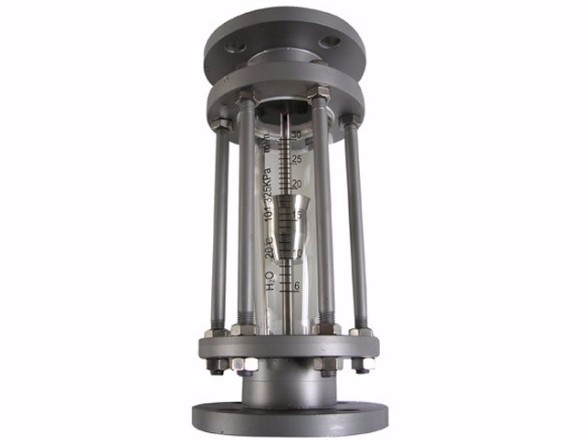

全不銹鋼型玻璃轉子流量計

全不銹鋼型玻璃轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔,安裝簡單方便,不必從管道上拆下整機,即可方便更換錐管和浮子,土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化,可優先選用針閥置于流量計上部的;有較大流通孔的,是直接流量刻度的;結構簡單的;外部尺寸較小的等等。如是小流量范圍,則可選用球浮子式,因它測量時穩定、不易積塵、精度較高、互換性好

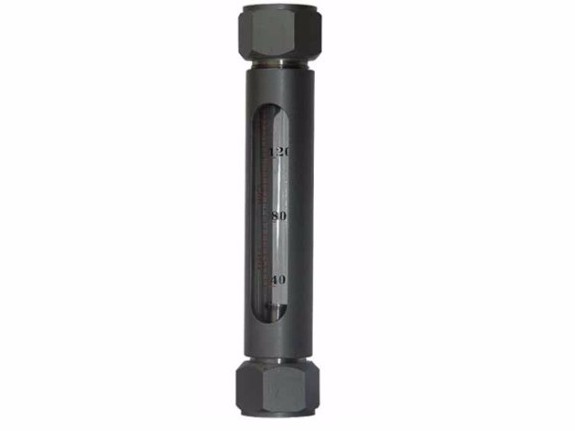

玻璃轉子流量計DK系列

玻璃轉子流量計DK系列

玻璃轉子流量計外觀特點外觀輕巧簡潔,安裝簡單方便,不必從管道上拆下整機,即可方便更換錐管和浮子,土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化,可優先選用針閥置于流量計上部的;有較大流通孔的,是直接流量刻度的;結構簡單的;外部尺寸較小的等等。如是小流量范圍,則可選用球浮子式,因它測量時穩定、不易積塵、精度較高、互換性好
防腐型玻璃管轉子流量計

防腐型玻璃管轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔,安裝簡單方便,不必從管道上拆下整機,即可方便更換錐管和浮子,土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化,可優先選用針閥置于流量計上部的;有較大流通孔的,是直接流量刻度的;結構簡單的;外部尺寸較小的等等。如是小流量范圍,則可選用球浮子式,因它測量時穩定、不易積塵、精度較高、互換性好
LZB遠傳玻璃管轉子流量計

LZB遠傳玻璃管轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔,安裝簡單方便,不必從管道上拆下整機,即可方便更換錐管和浮子,土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化,可優先選用針閥置于流量計上部的;有較大流通孔的,是直接流量刻度的;結構簡單的;外部尺寸較小的等等。如是小流量范圍,則可選用球浮子式,因它測量時穩定、不易積塵、精度較高、互換性好
不銹鋼玻璃管轉子流量計

不銹鋼玻璃管轉子流量計

玻璃轉子流量計外觀特點外觀輕巧簡潔,安裝簡單方便,不必從管道上拆下整機,即可方便更換錐管和浮子,土木工程儀器連接方式采用軟管或金屬管連接。玻璃轉子流量計若價格沒有大的變化,可優先選用針閥置于流量計上部的;有較大流通孔的,是直接流量刻度的;結構簡單的;外部尺寸較小的等等。如是小流量范圍,則可選用球浮子式,因它測量時穩定、不易積塵、精度較高、互換性好
上進下出型金屬管轉子流量計

上進下出型金屬管轉子流量計

BTLZ系列智能型金屬管轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構,具有體積小、壓損小、量程比大(10~20:1)、可選帶HART通訊功能的變送器,安裝維護方便等特點,廣泛應用于各行業復雜、惡劣環境下,對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
塑料管流量計

塑料管流量計

是用來測量流體(液休、氣體)瞬時流量的常用儀表。適合測量透明流體的流量,適合測量壓力低,溫度不高的介質,它廣泛的應用于化工、食品、環保、冶金、機械、制藥等行業以及科研部門,測量單相非脈動流體(液體或氣體)的流量。
