塑料管轉子流量計

是用來測量流體（液休、氣體）瞬時流量的常用儀表。適合測量透明流體的流量，適合測量壓力低，溫度不高的介質，它廣泛的應用于化工、食品、環保、冶金、機械、制藥等行業以及科研部門，測量單相非脈動流體（液體或氣體）的流量。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

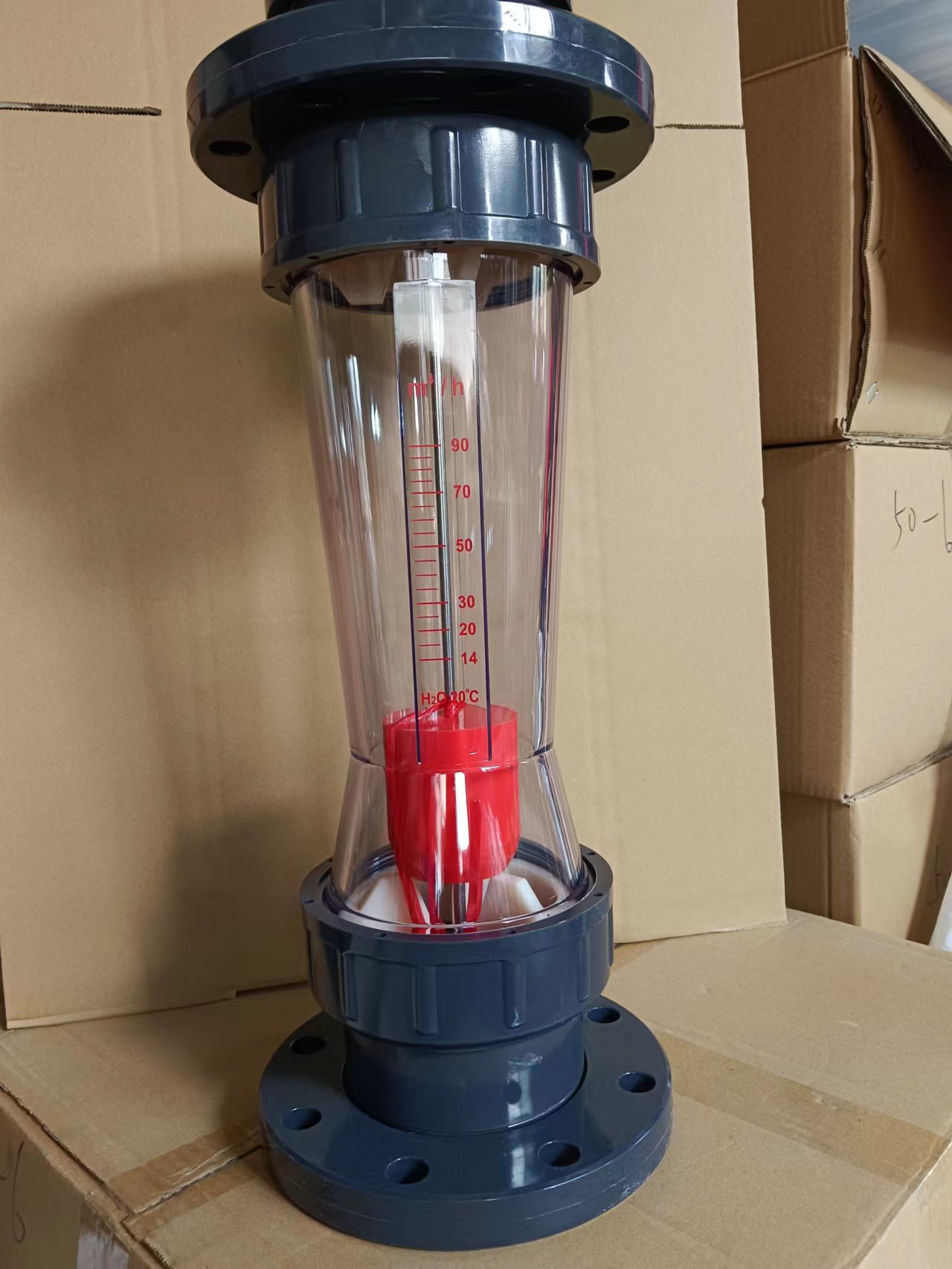

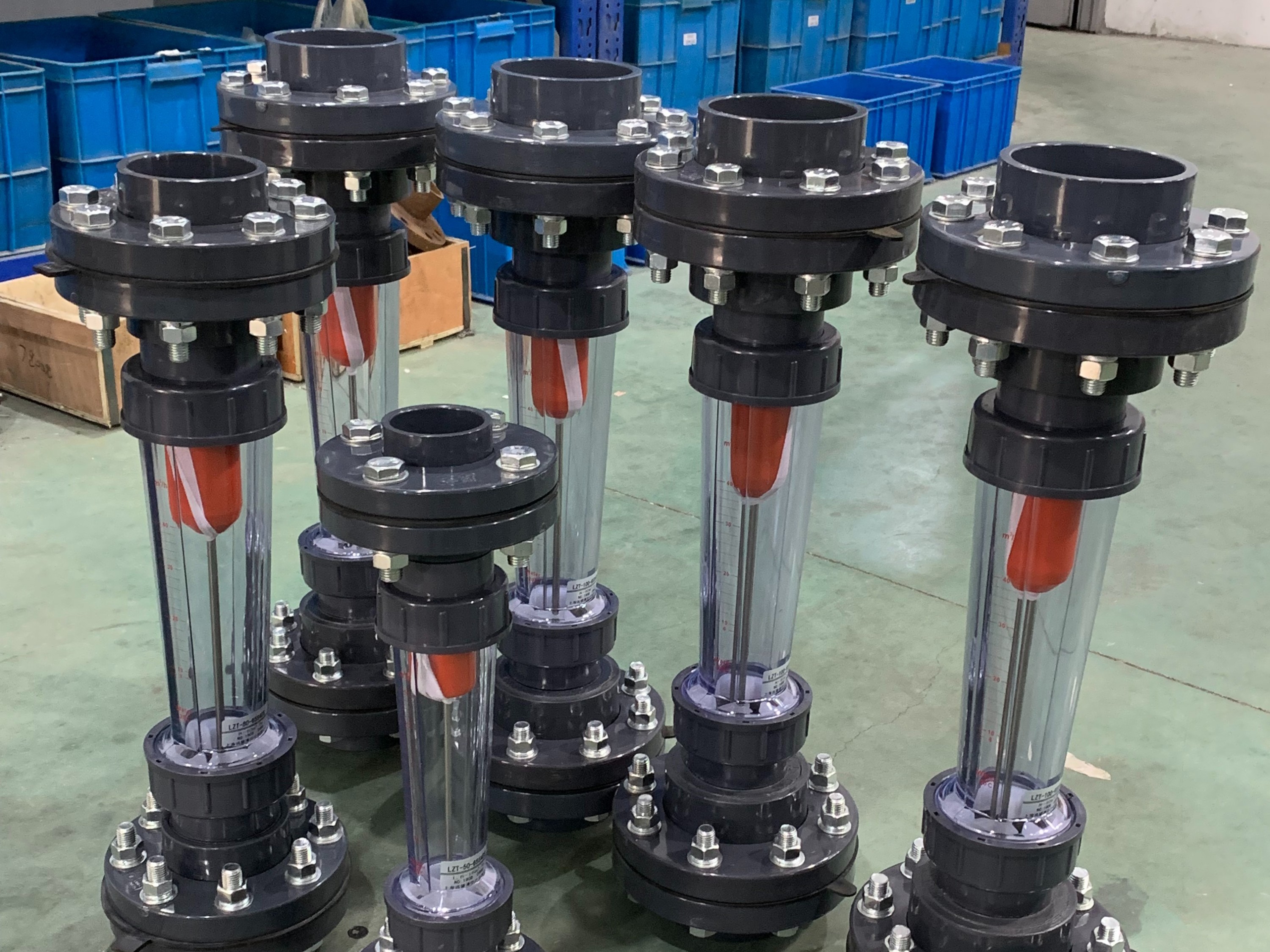

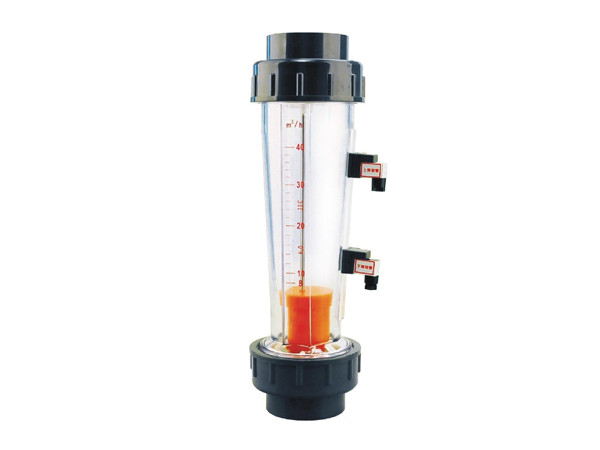

塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。塑料管轉子流量計可廣泛應用于化工、環保、食品等工業部門

塑料管轉子流量計連接方式可分為：插接、焊接、螺紋和法蘭連接四種。塑料管轉子流量計是一種用來測量液體（液體或氣體）流量的過程檢測表，采用工藝和設備制造的產品，質量性能優異，精度等級高，采用的設計，法蘭接頭可以旋轉以調節四只安裝孔，在不把流量計撤出管道的情況下，可方便的更換錐管和浮子。

principle

產品特點

貝特-智能儀表直供廠家

測量的對象 / Transparent glass tube 介質種類、壓力大小、化學性質。如液體介質、氣體介質，對具腐蝕性的介質則應選擇耐腐流量計
一
性能 / Range ratio 可選擇流量計安裝方式，一般玻轉有面板式安裝及垂直安裝兩種，連接方式多樣。如果是小流量范圍，可選用球浮子式，因它測量時穩定、不易積塵、精度較高、互換性好
二
價格選用 / Small pressure loss 精度高的價格高。塑料管轉子流量計要根據測量目的選用儀表精度等級，如只須控制測量介質通過量，經試運行調整，以后需始終穩定這個通過量，那么精度就是次要的
三

方便 / Simple structure 就地型指針指示接近于線性
四
智能 / Measuring range 智能型指示器帶有LCD液晶顯示，可顯示瞬時、累積流量，還可輸出高沖、輸出報警
五
種類豐富 / Corrosion resistance 有就地型、遠傳型、夾套型、防爆、耐腐等多種形式
六

工作原理

塑料管轉子流量計工作原理講解

塑料管轉子流量計在測量的過程中，轉子的轉數與流體累積流量具有一定的比例關系，根據轉子的轉數即可計算出流體的流量。塑料管轉子流量計轉子表面設置的的線形為漸開線線形，嚙合齒在使用過程中，兩個轉子之間的于齒面與齒面之間的接觸，接觸面較大，在轉動過程中，兩個轉子之間即發生相對滑動，又會發生相對滾動，導致轉子之間會發生磨損嚙合屬現象。塑料管轉子流量計轉子的磨損會降低轉子之間的嚙合程度，進而會降低流量的測量精度。

技術參數

貝特-智能儀表直供廠家

通徑DN （mm）	型號	測量范圍		椎管長度	精度等級		允許被測液體狀態
		水20℃	空氣		LZB/LZJ	LZB-（）F	溫度（℃）	壓力
			20℃，10132SPa					（MPa）
2	LZB-2	0.4~4ml/min	6~60ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
		0.6~6ml/min	10~100ml/min
		1.0~10ml/min	16~160ml/min
		1.6~16ml/min	25~250ml/min
3	LZB-3	2.5~25ml/min	40~400ml/min
		4~40ml/min	60~600ml/min
		6~60ml/min	100~1000ml/min
		10~100ml/min	160~1600ml/min
4	LZB-4 LZB-4F	（1~10）L/h	（16~160）L/h
		（1.6~16）L/h	（25~250）L/h
		（2.5~25）L/h	（40~400）L/h
6	LZB-6 LZJ-6F	（2.5~25）L/h	（40~400）L/h
		（4~40）L/h	（60~600）L/h
		（6~60）L/h	（100~1000）L/h
10	LZB-10 LZJ-10F	（6~60）L/h	（100~1000）L/h			2.5		≤0.6
		（10~100）L/h	（160~1600）L/h
		（16~160）L/h	（250~2500）L/h
15	LZB-15 LZJ-15F	（16~160）L/h	（0.25~2.5）m3/h	350
		（25~250）L/h	（0.4~4）m3/h
		（40~400）L/h	（0.6~6）m3/h
25	LZB-25 LZJ-25F	（40~400）L/h	（1~10）m3/h
		（60~600）L/h	（1.6~16）m3/h
		（100~1000）L/h	（2.5~25）m3/h
40	LZB-40 LZJ-40F	（160~1600）L/h	（4~40）m3/h	430
		（250~2500）L/h	（6~60）m3/h
50	LZB-50 LZJ-50F	（0.4~4）m3/h	（10~100）m3/h	450
		（0.6~6）m3/h	（16~160）m3/h
80	LZB-80 LZB-80F	（1~10）m3/h	（50~250）m3/h	500				≤0.4
		（1.6~16）m3/h	80~400）m3/h
100	LZB-100 LZB-100F	（5~25）m3/h	（120~600）m3/h
		（8~40）m3/h	（200~1000）m3/h
