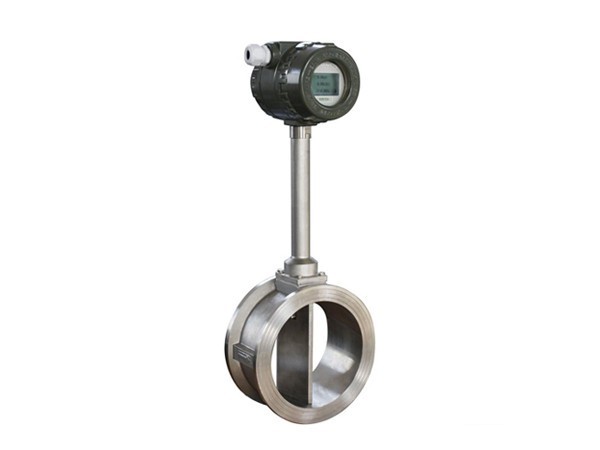

帶溫壓補償渦街流量計

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
全國熱線

400-839-1983

產品介紹

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。蒸汽流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較、理想的流量儀表。

產品細節:

帶溫壓補償渦街流量計是根據卡門渦街原理研究生產的,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。

其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用高精度傳感器,可靠性高,可在-40℃~+400℃的溫度范圍內工作。

有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較、理想的測量儀器。

主要用途:

渦街流量計可用來測量封閉管道中流體的體積流量。廣泛應用于工業生產過程、能源計量、環境保護、交通運輸、食品生產等多個行業的氣體、液體和蒸汽測量與計量。

溫壓補償是什么意思?

物體的黏度,密度等一系列參數是隨著溫度的變化而變化的。所以流量計是針對該種物質在特定溫度下的流量。當流體溫度變化時,相同流量的流體對流量計的響應產生影響。這個時候就需要一個系數來補償溫度對流量計顯示的影響。這個系數就是溫度補償

工作原理:

在流體中設置非流線型旋渦發生體(阻流體),則從旋渦發生體兩側交替地產生兩列有規則的旋渦,這種旋渦稱為卡曼旋渦。

卡曼旋渦

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f,被測介質來流的平均速度為V,旋渦發生體迎流面寬度為d,根據卡曼渦街原理,有如下關系式:

f=StV/d 公式(1)

式中:

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

由此可見,通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數,

下圖表示斯特勞哈爾數(St)與雷諾數(Re)的關系。

斯特勞哈爾數與雷諾數

在曲線表中St=0.17的平直部分,漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速,由流速V求出體積流量。所測得的脈沖數與體積量之比,稱為儀表常數(K),見式(2)

K=3600f/Q(1/m3) 公式(2)

式中:K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)


產品特點:

1、可以同時集成溫度、壓力補償功能。

2、全智能化、數字化電路設計,自動補償被測流體密度或標況體積計算。

3、全新的數字濾波和修正功能使流量測量更加可靠。

4、電池供電型無需外接電源既可連續工作兩年以上。

5、全新點陣漢字液晶顯示,使用操作更方便。

6、工作壓力損失較小,量程范圍寬。

7、無可動機械零件,可靠性高,維護量小。

產品參數:

公稱通徑
15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公稱壓力(MPa)
DN15-DN200 4.0(>4.0協議供貨),DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)
壓電式:-40~150,-40~260,-40~330;電容式: -40~400(協議訂貨)
本體材料
1Cr18Ni9Ti,(其它材料協議供貨)
允許振動加速度
壓電式:0.2g 電容式:1.0~2.0g
精度
±1%R,±1.5%R;插入式:±2.5%R,
范圍度
1:6~1:25
供電電壓
傳感器:DC +12V,DC +24V;變送器:DC +12V ,DC +24V;電池供電型:3.6V電池
輸出信號
脈沖:高電平≥5V,低電平≤1V;電流:4~20mA
壓力損失系數
符合JB/T9249標準 Cd≤2.4
防爆標志
本安型:Ex iaⅡ CT2-T4隔爆型:ExdⅡCT2-T5
防護等級
普通型IP65 潛水型 IP68
環境條件
溫度-20℃~55℃,相對濕度5%~90%,大氣壓力86~106kPa
適用介質
氣體、液體、蒸汽
傳輸距離
三線制脈沖輸出型:≤300m,兩線制標準電流輸出型 (4~20mA) ≤1500m;負載電阻≤500Ω; RS485/HART≤1200m.

安裝要求:

1、不建議蒸汽渦街流量計安裝在調節閥的后面,應該安裝在調節閥的前面;

2、正常安裝要求,前面直管段20D,后面直管段10D;如前面有調節閥,安裝在調節閥后50D的距離;

3、收縮管道和90℃彎頭,直管段要求20D;

4、兩個90℃彎頭直管段要求30D,兩個三維90℃彎頭直管段要求40D;

5、確保測量的是單相流體,兩相流或多相流的測量會影響度;

6、氣體中含有固體顆粒應該加裝過濾器或過濾網;

7、測量蒸汽和氣體時如果濕度小于95%,要在儀表上游50D的地方安裝濕度分離器;

8、安裝在靠近墻的管道,管道與墻的距離不小于0.5米;

9、渦街流量計不能安裝隔熱層;

10、在振動的管道安裝,需要支撐管道或用軟管隔離;

11、介質流向與蒸汽渦街流量計上的箭頭方向一致;

12、安裝時,墊片內徑大于儀表內徑;

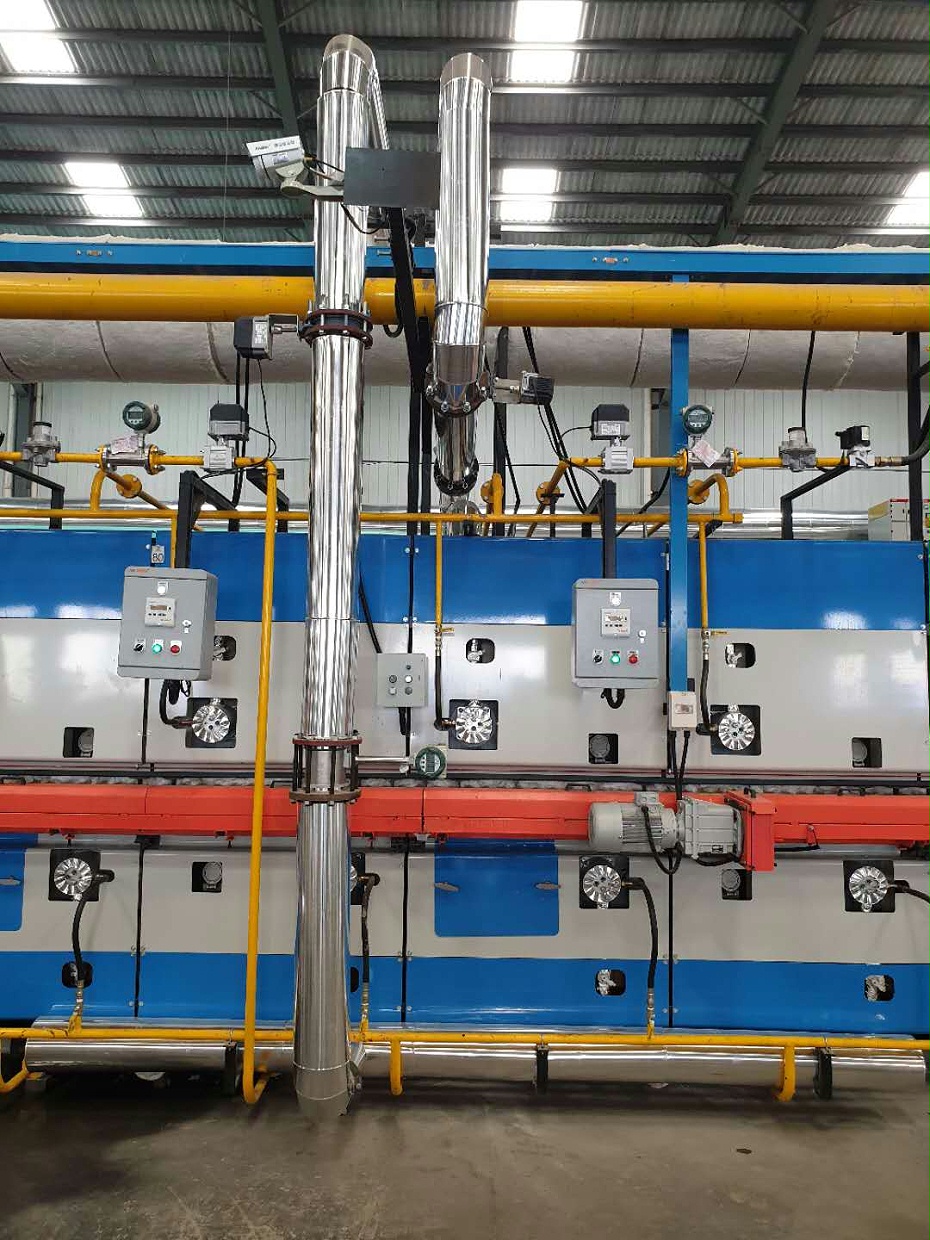

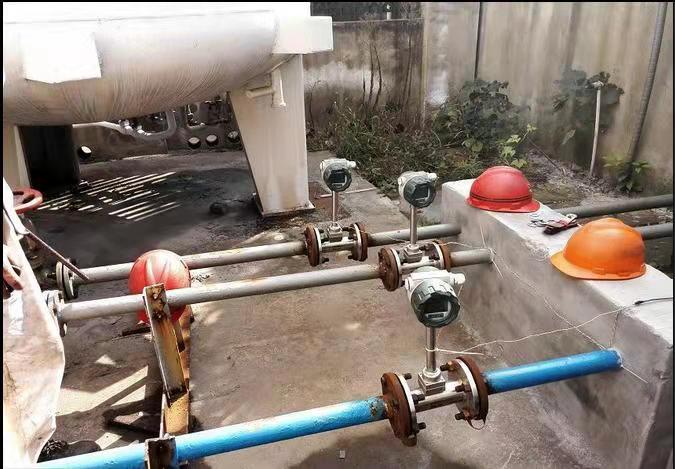

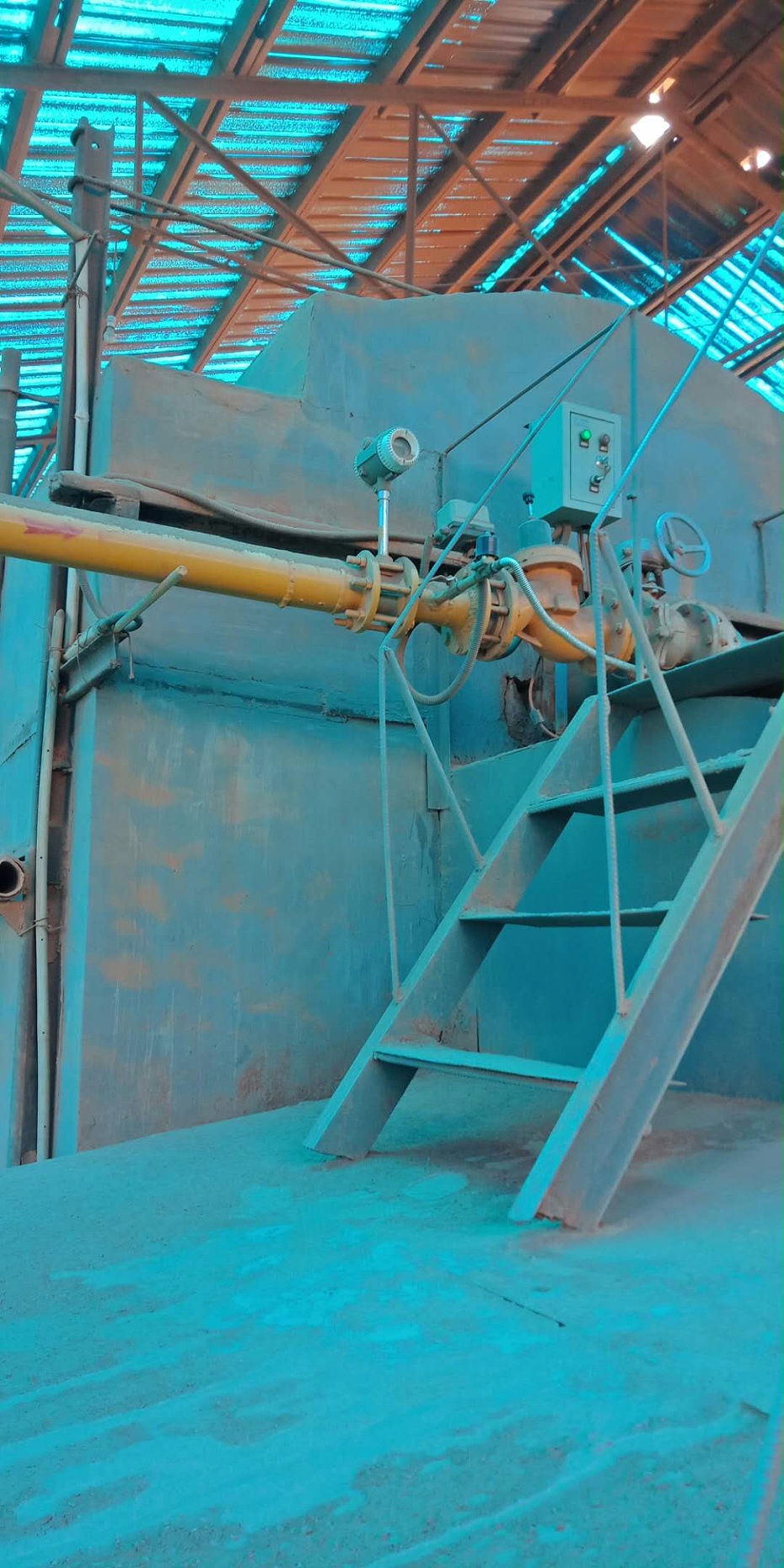

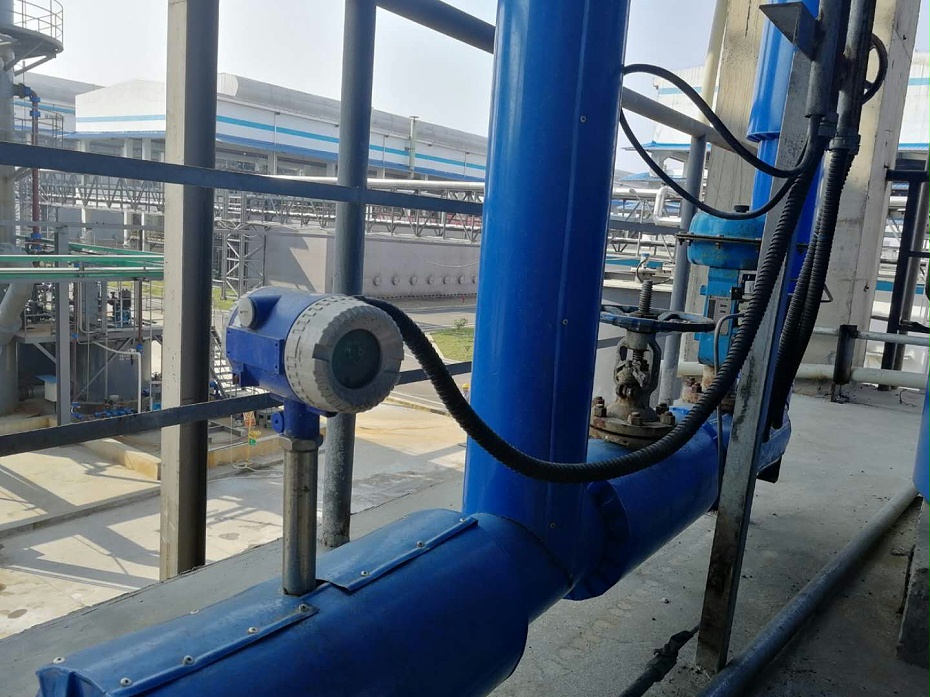

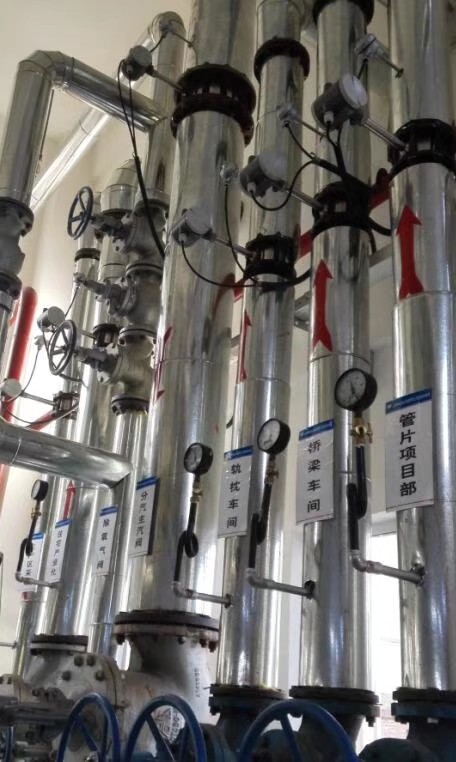

應用場景
