智能儀表廣泛應用于石化、冶金、制藥、食品、鋰電、水處理、電力等各行業和領域的生產過程控制中，特別是流量、液位、溫度、壓力、重量、化學物質檢測等方面都發揮了重要作用。智能儀表的接線大致分為二線制、三線制、四線制。常用智能儀表供電有24V、220V、3.6V電池供電。

1、二線制智能儀表接線

二線制智能儀表接線如圖1.0所示，供電為24VDC供電，輸出信號4-20mA；

二線制不容易受干擾，普通的雙絞線就可以傳輸上百米；上限20mA是因為防爆，下限4mA為檢測斷線；通常取2mA作為斷線報警值。

二線制智能儀表通常功率較小，更加符合本安防爆要求；

                                                                圖 1.0二線制儀表接線示意圖

在二線制回路中PLC的正負段并聯一個電阻R，接受到的信號則是電壓信號；（負載為250Ω的負載電阻，電壓值為 1-5V）

2、三線制智能儀表接線

三線制智能儀表，電源正端和信號輸出的正端分離，共用一個COM段。

為滿足智能儀表需要的供電功率，供電有220VAC改為低壓直流供電，減少非安全電壓供電，從而就有了三線制智能儀表。通常，在兩線制提供的功率不足以給儀表供電時，選用三線制。接線圖如下圖2.0

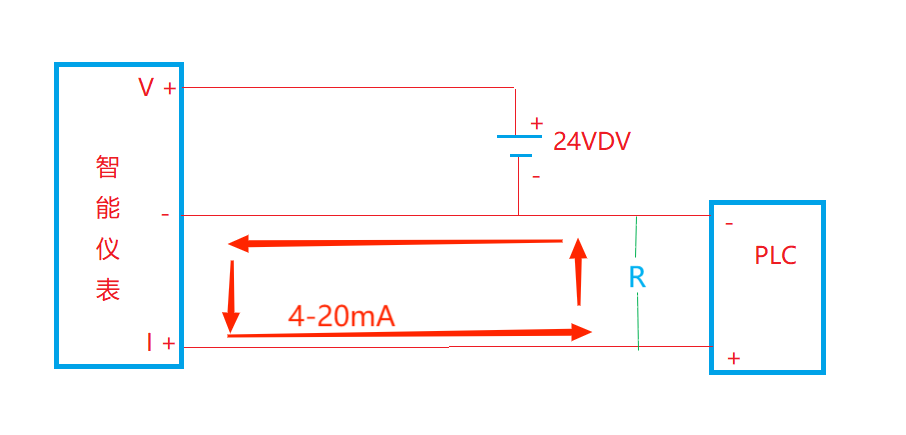

                                           圖 2.0三線制儀表接線示意圖

3、四線制智能儀表接線

四線制智能儀表是供電電源、信號各用兩根線，電源和信號分開工作。一般功率大，精度要求高時，一般選用四線制。四線制常用220VAC供電。

四線制選用四線屏蔽線；

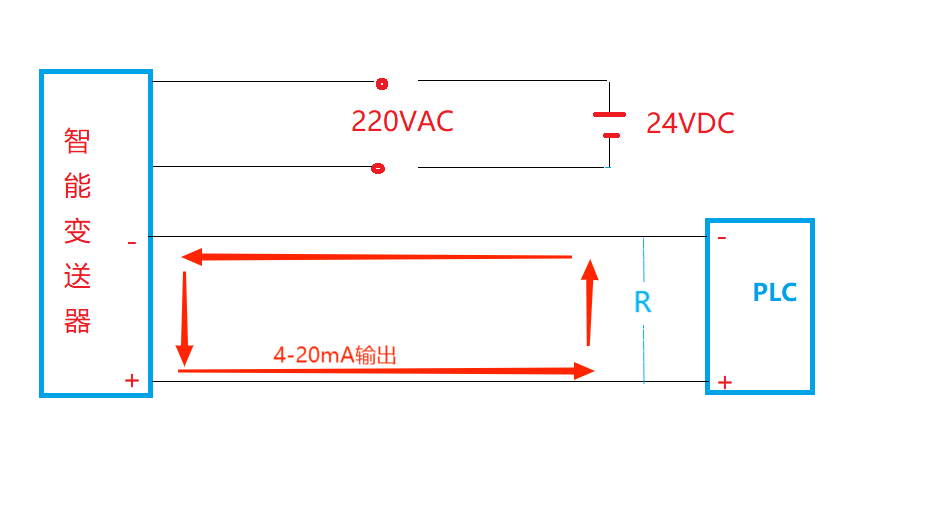

                                         圖 3.0三線制儀表接線示意圖

三線制和四線制儀表輸出的4~20mA信號，由于電路原理及結構與二線制的不同，因此在應用中要注意負端能否和24V電源的負線相接，能否共地，必要時采用配電器、安全柵等隔離措施，以便和其他儀表供電、供地及避免附件干擾的產生。
