插入式電磁流量計具有結構簡單、輕便、制造成本低、壓力損壞小以及工作十分穩定可靠等優點，讓很多工、農業的企業在選擇電磁流量計的時候會有點選用插入式電磁流量計。有的時候由于區域的限制廠家無法提供上門安裝，那么企業該如何安裝呢?今天小編請來貝特智能的流量計工程師來為我們講解插入式電磁流量計安裝方法，希望可以幫助大家解決問題。

在講插入式電磁流量計安裝之前我們先了解一下插入式電磁流量計的結構。

插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質;平面電極型適于測量介質中含有其它雜質的液體流量測量

插入式電磁流量計安裝

一、安裝環境的選擇

①應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。

②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。

③安裝環境應便于安裝和維護。

二、安裝位置的選擇

①安裝位置保證管道內始終充滿被測流體。

②選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。

③測量雙相(固、液或氣、液)流體時，應選擇不易引起相分離的地方。

④應避免測量部位出現負壓。

⑤被側管道直徑或周長容易測量，并且橢圓度應較小。

三、直管段長度

傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于 5D。D 為被測管道通徑。

流量控制閥門和調節閥門

流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。

四、安裝底座的焊接

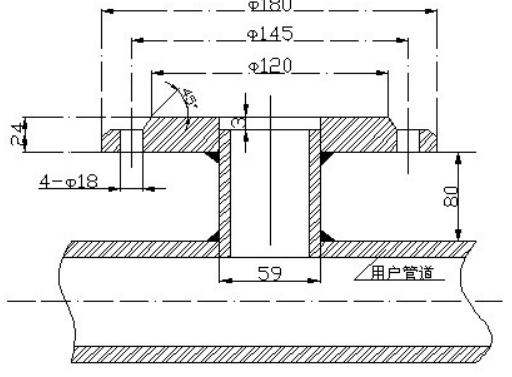

安裝底座與被測管道的焊接如下圖所示。

焊接的技術要求如下：

①安裝底座 63 管子的軸線與被測管道的軸線相互垂直。其夾角為

②采用不銹鋼焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受 1.6Mpa 壓力無滲漏現象。

③被測管道開孔尺寸與安裝底座的通孔外徑一致。

以上內容是插入式電磁流量計安裝方法和安裝過程，如果我們想使用插入式電磁流量計還需要對電磁流量計的傳感器進行安裝下文會為大家介紹。

插入式電磁流量計傳感器安裝

安裝前傳感器的檢查

a 安裝前用酒精棉球或清潔的細紗布輕輕地，仔細地擦除傳感器測量頭部?jī)蓸O表面的油脂、灰塵等贓污物質。但不得用堅硬的東西損傷電極表面和絕緣材料。

b 安裝前用萬用電表檢查傳感器，符合以下技術指標：

①勵磁線圈阻值檢查：用萬用電表測接線盒內“X、Y”端子之間的電阻值約為 40 左右。如所測阻值為無窮大，則線圈斷路;如阻值為零，則線圈短路。

②電極對端子之間電阻：接線盒內端子“A、B”分別對測量頭或測量管內的兩電極一個為零。若一個為無窮大或全為無窮大，均是有故障。

③絕緣電阻檢查：勵磁線圈、信號端子與插入桿之間電阻為無窮大。端子 C 對插入桿電阻為零。用萬用電表測量接線端子“A、B”對“C”和“X、Y”對“C”之間電阻為無窮大，端子對“C”對插入桿之間的電阻為零。端子“A、B”對端子“X”和“Y”之間電阻為無窮大。

以上就是關于"教你簡單的插入式電磁流量計及傳感器安裝方法"的全部?jī)?nèi)容，希望可以幫助大家安裝好插入式電磁流量計。如果您在以上安裝過程中遇到問題，也可以與我們的電磁流量計工程師聯系，我們會不遺余力的幫助您。
