一體式電磁流量計又被被稱為智能一體式電磁流量計，和所有的電磁流量計一樣，一體式電磁流量計也是基于法拉第電磁感應定律工作的。今天我們貝特工程師要為大家介紹的是一體式電磁流量計接線時需要注意哪些問題，希望這次分享可以幫助更多的朋友。下面我們來一起看看吧!

在說一體式電磁流量計接線之前，我要給大家講述一下一體式電磁流量計的原理和他的結構組成，這是為了大家更快更準確的了解一體式電磁流量計接線需要注意的一些細節問題。下面我們來一起看看。

一體式電磁流量計原理、結構

電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感強度大小成正比。

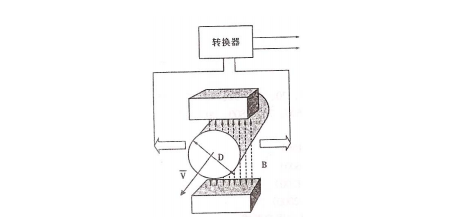

下圖當導電流體以平均流速V (m/s)通過裝有一對測量電極的一根內徑為D(m)的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為B(T)的磁場中，那么在一對電極上就會產生感應電動勢E (V)，它的方向垂直于磁場和流體的方向。

法拉第電磁感應定律為： E=B.D.V

更加詳細的電磁流量計原理性能您可以閱讀：電磁流量計的工作原理和性能特點及說明書下載

轉換器電路結構組成

電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到 B 是一個常數,同時把傳感器感應的電動勢放大\轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節.下圖所示為轉換器電路結構。

1.產品組成

電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成，分離型還需要一根專用的雙層屏蔽的電纜連接轉換器和傳感器。

2.產品型式

BTLD 系列電磁流量計分為一體型和分離型兩種結構形式。可用于規定的防爆場所。傳感器有 7 種不同材料的電極和 4 種不同材料的襯里可供選用。

一體式電磁流量計接線

信號線區分

1、流量信號線

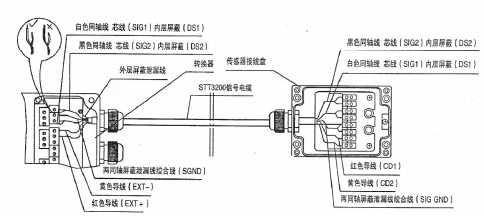

分體型轉換器與傳感器配套使用時，流量信號傳輸電纜可以使用型號為RVVP 2×32/0.2的聚氯乙烯華濤金屬網屏蔽電纜。信號線與傳感器配套，通常由電磁流量計生產廠家提供。當被測電導率小于或長距離傳輸時，可以使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜(例如：STT3200專用電纜或BTS型三重屏蔽信號電纜)。

2、勵磁電流線

勵磁電流線可采用而芯絕緣橡皮軟電纜線，建議型號為YHZ-2×1mm2。勵磁電流線的長度與信號電纜長度一致。勵磁電流線與傳感器配套通常由電磁流量計生產廠家提供。

3、輸出與電源線

所有輸出與電源線由用戶根據實際情況自備雙絞線，但請注意滿足負載電流的要求。

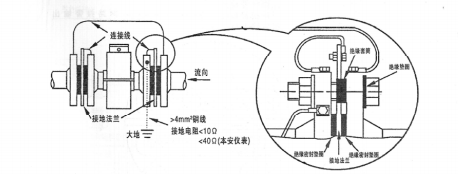

接線時需要注意哪些問題：

1.若采用分體安裝連接的信號電纜采用定制的專用電纜線，電纜線越短越好。

2.勵磁電纜可選用Yz中型橡套電纜，其長度和信號電纜一樣。信號電纜與其它的電源嚴格分開，不能敷設在同一根管子內。

3.信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余的電纜剪掉，并重新焊好接頭。

4.電纜連接傳感器電器接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

以上就是貝特工程師通過對一體式電磁流量計的原理、結構和一體式電磁流量計接線等角度為大家分享的關于"一體式電磁流量計接線時需要注意哪些問題"的全部內容，相信大家對一體式電磁流量計接線都清楚了吧!我們的貝特工程師會持續為大家分享更多關于電磁流量計的知識歡迎大家持續關注。給大家上傳一份貝特一體式電磁流量計的說明書，上面的內容更加的，你可以下載后閱讀：一體式電磁流量計的說明書
