鼓泡液位計（吹氣式液位計）
一、產品應用
鼓泡式液位計（吹氣式液位計）能測量清潔液體的液位外，更適合于有腐蝕性的腐蝕性液體、粘度較大的液體、易結晶液體、高溫液體、含有固體顆粒液體的液位以及一些流化床料位、聚合反應料位的測量。特別適合于化纖、化工等行業。
二、原理

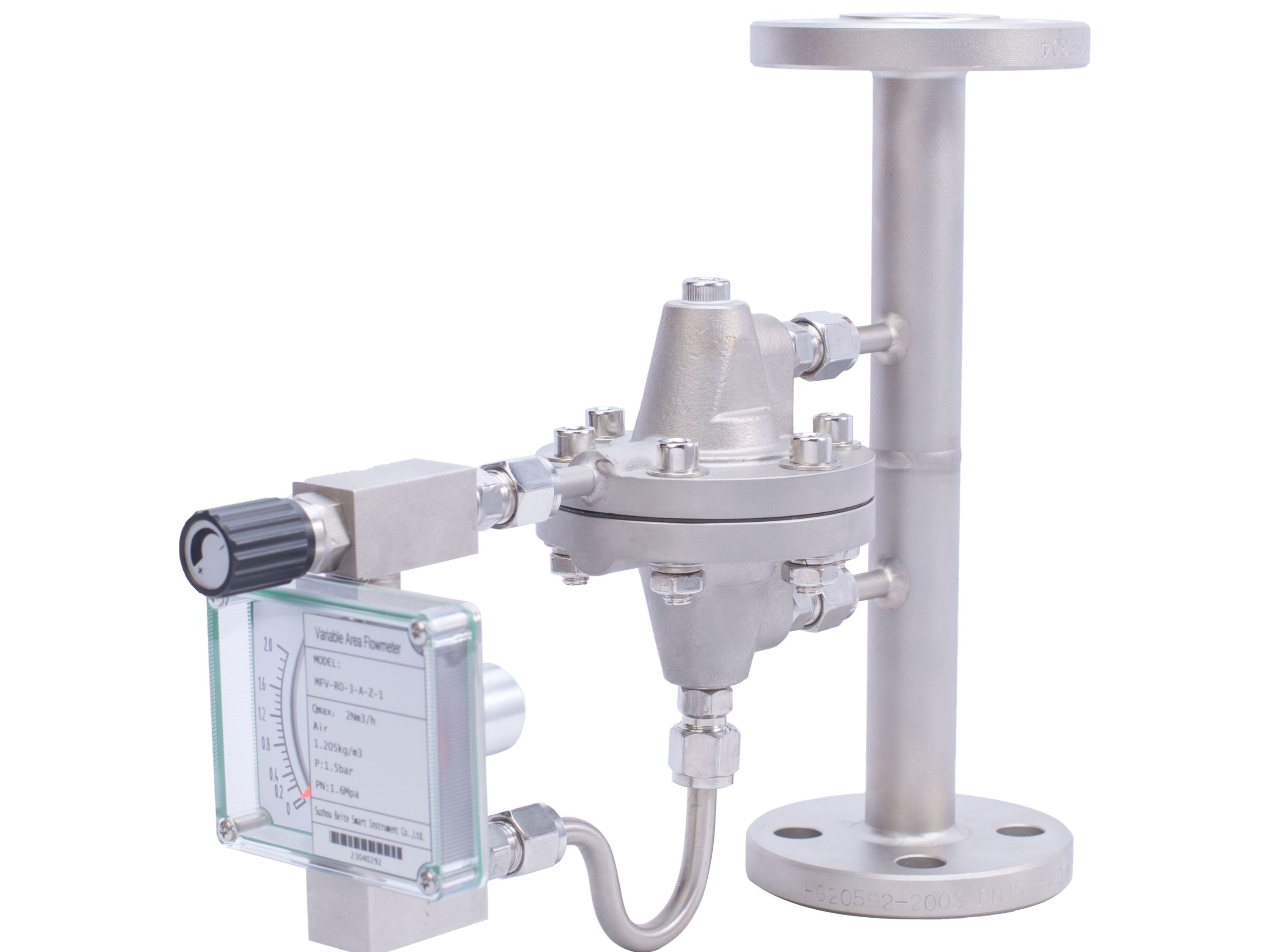

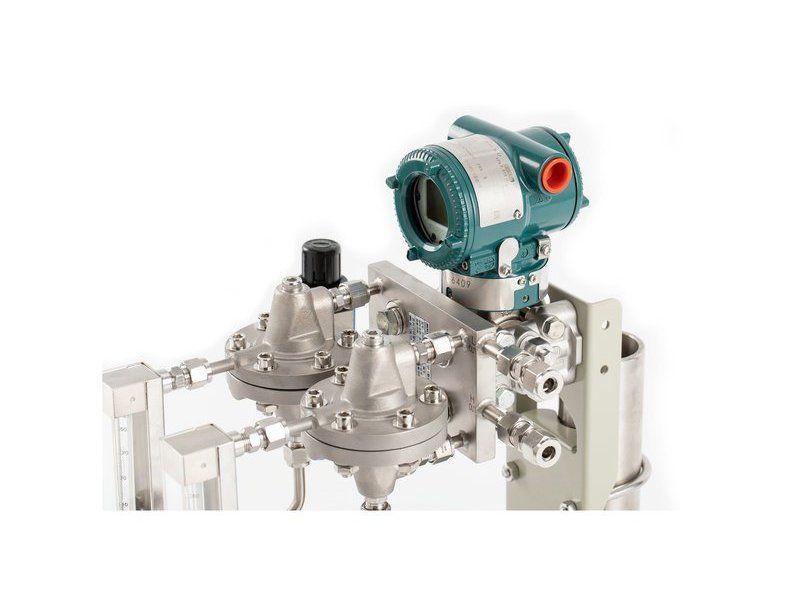

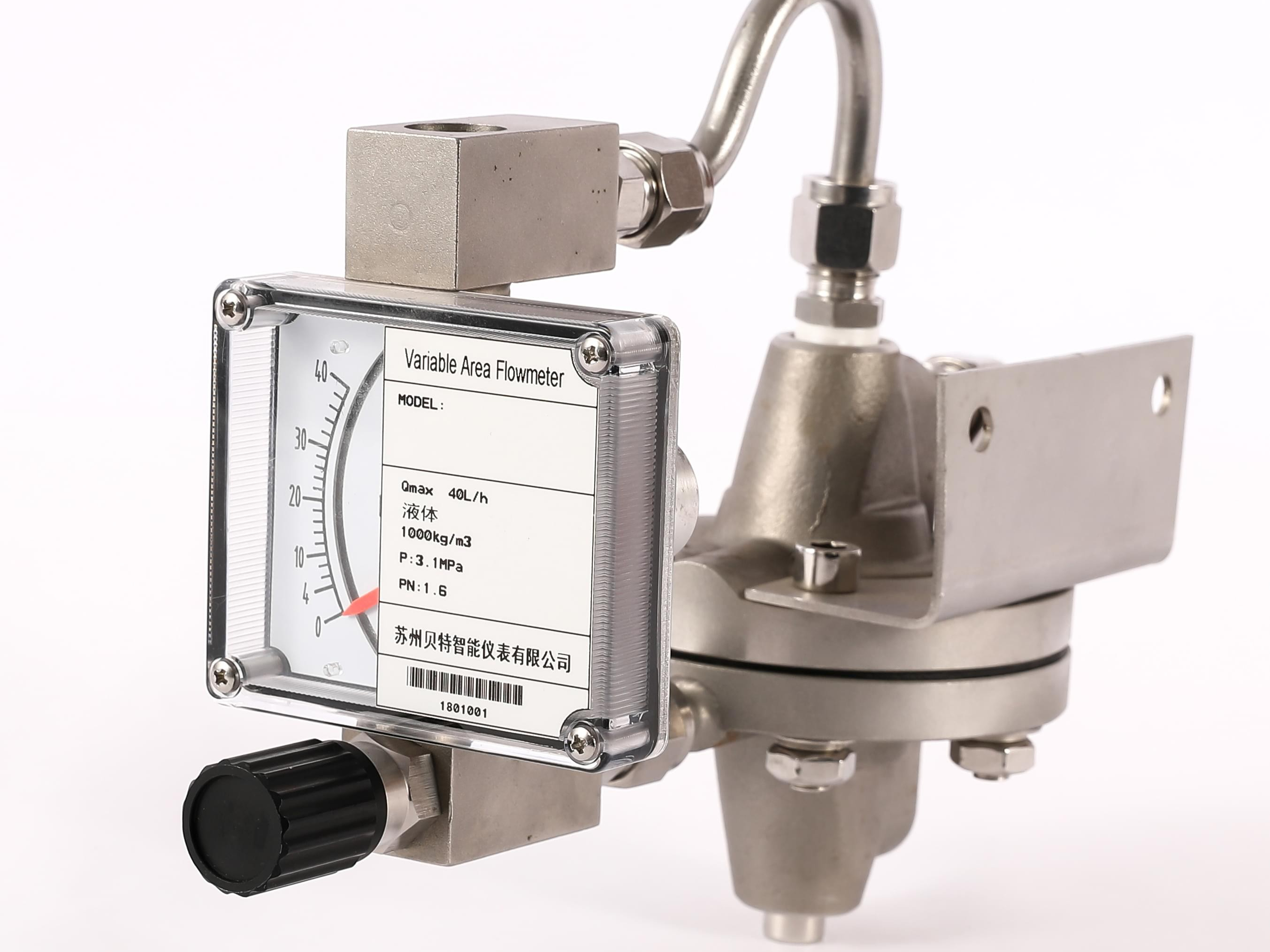

吹氣式液位測量的原理為：在敞口容器中插入一根吹氣管，作為氣源的空氣或者惰性氣體（如氮氣）經過濾器過濾，可調減壓器（其作用是將供氣壓力減至某一恒定值，恒定壓力的大小根據被測液位高度而定）減壓，保證吹氣入口壓力恒定。潔凈的空氣再經浮子流量計和恒流閥和吹氣管路吹入被測液體中，吹氣流量由浮子流量計指示，流量大小由浮子流量計上的流量調節閥設定，恒定流量的氣體從插入液體的吹氣管下端口逸出，鼓泡并通過液體排入大氣。當吹氣管下端有微量氣泡（約為25~160L/H）排出時（因氣泡微量且氣體流速較低，可忽略空氣在吹氣管中的沿程損失，這樣吹氣管內的氣壓幾乎與液位靜壓相等），因此由差壓變送器指示的壓力值即可反映出液位高度。
三、特點
由吹氣裝置組成的液位測量系統沒有可動部件，除吹氣管外，其它測量元件不與被測介質接觸。
單表安裝、面板安裝，可選單路、雙路或多路結構。

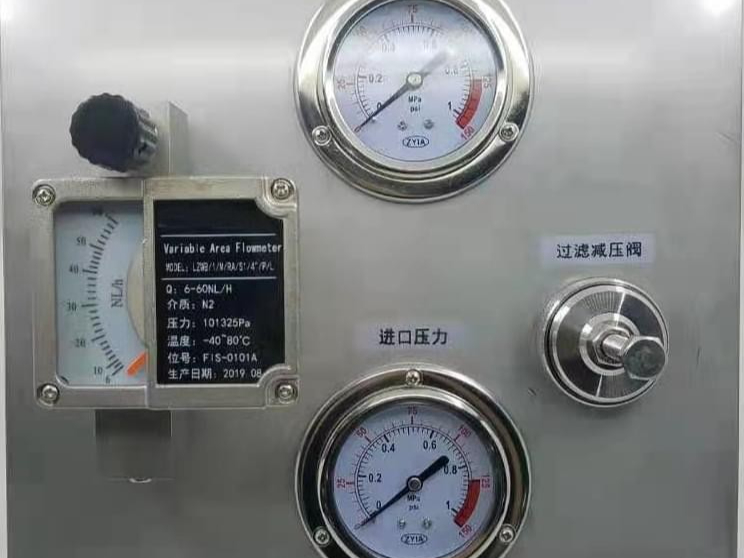

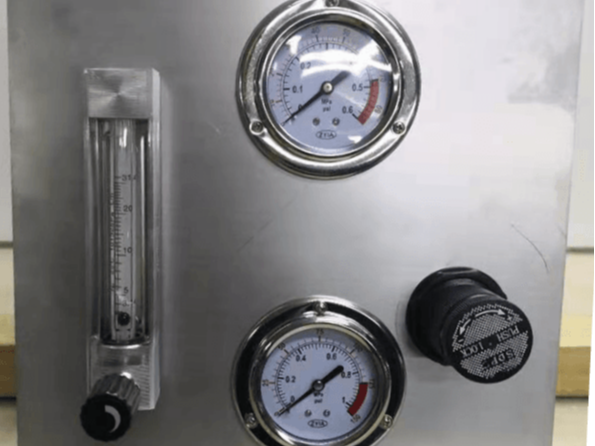

結構緊湊、堅固，可將測量所需主要零部件集成在一塊面板上，便于安裝和維修。
全機械結構，密封性好，故障率低，維護量較小。
四、吹氣式液位計調試步驟
（1）吹氣裝置、差壓（壓力）變送器和吹氣管現場安裝完成后，應確保整個吹氣系統的氣密性。吹氣系統的泄漏將給測量結果帶來較大的誤差。
（2）用戶首先接通差壓（壓力）變送器電源，觀察差壓（壓力）變送器示值是否為零，如不為零，調整差壓（壓力）變送器的零點。
（3）打開吹氣裝置面板上的氣源入口和出口截止閥，在吹氣管末端通大氣情況下，調節減壓閥輸出壓力為0.2-0.4 MPa和吹氣流量為30 L/H，觀察差壓（壓力）變送器的示值是否為零。
（4）將吹氣管插入被測介質，待吹氣管末端連續、穩定地吹出氣泡時，觀察差壓（壓力）變送器的示值與液位高度的對應關系是否一致和輸出是否穩定，吹氣量是否合適，如差壓（壓力）變送器示值與液位高度變化的對應關系正常，即可投入運行。
五、吹氣式液位計儀表參數設置
（1）氣源壓力：0.4-0.8 MPa
（2）減壓閥輸出壓力：0.2-0.4 MPa
（3）推薦吹氣流量：20~160 L/H（根據現場工況選擇合適的流量）
