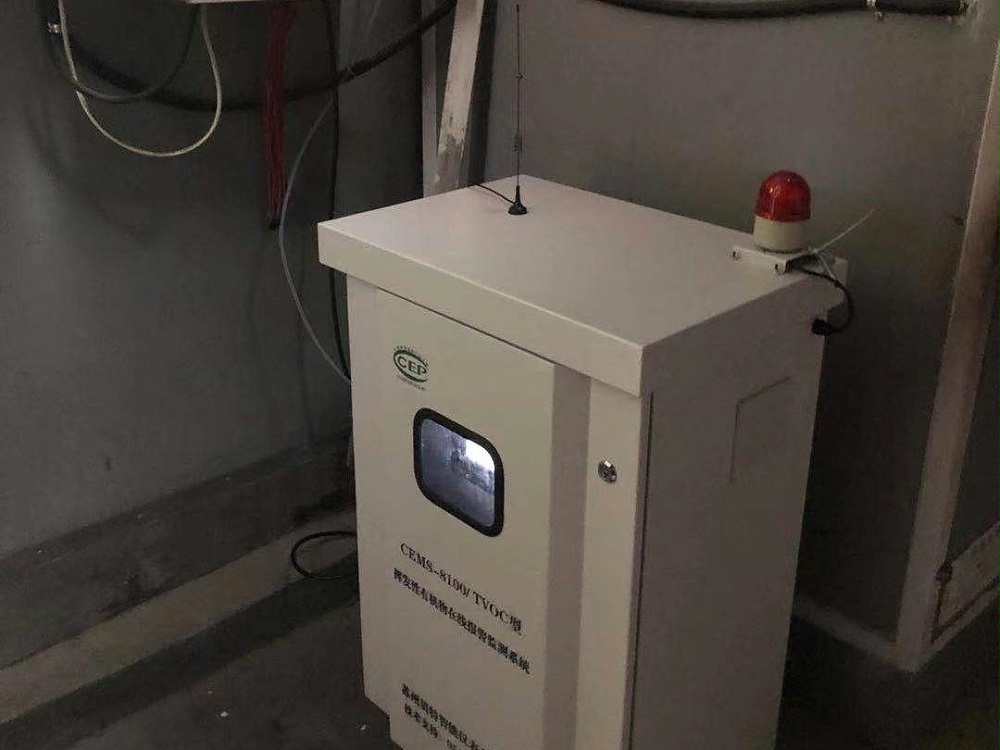

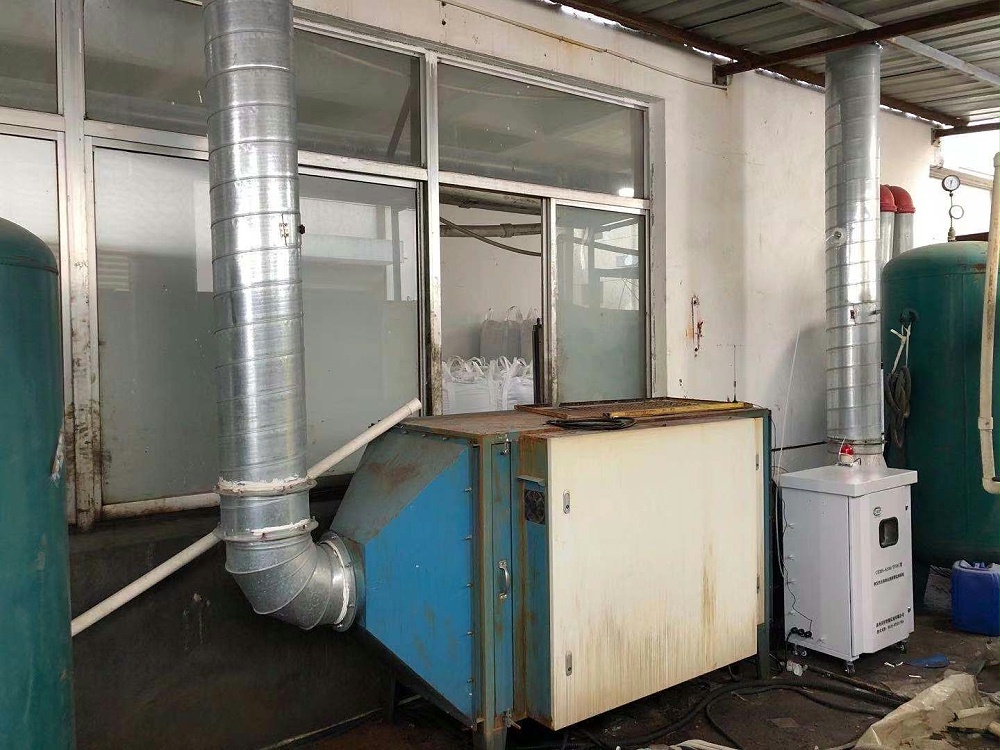

V8100/TVOC型揮發性有機物（TVOC）在線報警監測系統

PID是一種光離子檢測器，主要用來檢測濃度在1ppb-15000ppm數量級的低濃度揮發性有機化合物和其它有毒氣體。PID是一種高靈敏度、使用范圍廣泛的檢測器。

PID檢測器使用一個紫外燈（UV）光源將有機物分子電離成可被檢測器檢測到的正負離子（離子化）。檢測器捕捉到離子化的氣體的正負電荷并將其轉化為電流信號輸出以實現氣體濃度的測量。當待測氣體吸收高能量的紫外光時，氣體分子受紫外光的激發暫時失去電子成為帶正電荷的離子，氣體離子在檢測器的電極上被檢測后，很快與電子結合重新組成原來的氣體分子。PID原理是一種非破壞性的檢測原理，它不需要燃燒，不會改變待測氣體分子，經過PID檢測的氣體仍可被收集做進一步測定或處理。

理論上所有化學物質都能被離子化，但是它們被電離所需要的能量是不同的。能夠轉移一個電子和電離一個化合物的能量叫電離能，用電子伏特（eV）作為計量單位。紫外燈所發出的能量也可以用電子伏特來計量。如果某種氣體的電離能低于紫外燈發出的能量，那么這種氣體將被電離?？梢员籔ID檢測的主要的氣體或揮發物是大量的含碳原子的有機化合物（VOC），包括

? 芳香類：含有苯環的系列化合物，如苯、甲苯、乙苯、二甲苯等；

? 酮類和醛類：含有C=O鍵的化合物，如丙酮、丁酮、甲醛、乙醛等；

? 胺類和氨基化合物：含有N的碳氫化合物，如二乙胺等；

? 鹵代烴類：三氯乙烯(TCE)、全氯乙烯(PCE)等；

? 含硫有機物：甲硫醇、硫化物等；

? 不飽和烴類：丁二烯、異丁烯等；

? 飽和烴類：丁烷、辛烷等；

? 醇類：異丙醇(IPA)、乙醇等。

除了上述有機物，PID還可以測量一些不含碳的無機化合物氣體，如：

? 氨；

? 半導體氣體：砷化氫(砷烷)、磷化氫(磷烷)等；

? 硫化氫；

? 氮氧化物；

? 溴和碘。

1.3技術指標

傳感器類型：PID光離子

氣體種類：TVOC

采樣方式：泵吸式

系統量程：0-2000ppm

檢測范圍：0～19.99ppm，0～99.99ppm，0～1999ppm

分辨率：0.01（0～1.99ppm），0.1（0～99.99ppm），1（0～1999ppm）

工作方式：固定式連續工作

工作電源：DC24V±10%

功    耗：＜30W

環境溫度：-20～60℃

環境濕度：≤95%RH

測量誤差：≤±10%F.S

響應時間：≤30S（90%穩定值）

重復性：2%

防護等級：IP65

環境壓力：80～110KPa

信號輸出：4～20mA DC三線制最大負載電阻500Ω、RS485輸出、開關量輸出

系統重量：約47kg

外形尺寸：620(L)*431(W)*958(H)mm

電氣接口：3個電纜接頭（夾緊線徑7-14mm）

常見故障及處理方法

故障現象 原因 解決方法

系統不能啟動 1.未供電

2.電源線接觸不良 1.確認已有220VAC電源

2.檢查電源線是否連接牢固

運行后測不到數據或數據偏差較大 1.煙氣中不含待測氣體

2.樣品氣傳輸管道漏氣 1.確認煙氣中成分及含量

2.檢查系統氣密性，擰緊各器件接頭

重復性差 1.管路污染

2.傳感器壽命到限 1.清理或更換管路。

2.更換傳感器。

儀表不能標定 1.標氣濃度不對

2.線路板損壞

3.傳感器損壞 1.使用正確濃度標氣。

2.更換電路板（建議返廠維修）

3.更換傳感器

繼電器無輸出 1.線路板故障

2.線路解除不良或斷線

3.供電電壓過低或過高 1.更換電路板（建議返廠維修）

2.檢查線路是否連接牢固

3.檢查供電電壓（建議使用24VDC）

五、注意事項

? 儀表開蓋標定或維修時，必須確認在潔凈的空氣中操作。

? 儀表用來檢測空氣中的有機氣體濃度，不能檢測水汽中或惰性氣體中或嚴重缺氧環境中的有機氣體。

? 安裝穿入導線時必須擰緊接口電纜座，壓緊橡膠密封圈，抱緊電纜線（隔爆要求）。

? 采取相應的防雷措施，如受雷擊及其他不可抗拒自然災害而造成損壞的，不在保修范圍內。

? 勿使本系統經常接觸高濃度樣氣，否則會損失傳感器工作壽命。一般建議兩年更換一次儀表傳感器。

六、常用備件

序號 名稱 貨號 備注

1 取樣探頭濾芯 0103000007X 2μm

2 精細過濾器濾芯 GCX17010200 0.2μm

3 抽氣泵 GDX18060100 6.5L/min

4 流量計 GBX17010800 1-5L/min

5 PID傳感器 QAX18062000 0-2000ppm
