工作原理:
渦街流量計由漩渦發生體、頻率檢測器、信號轉換器等組成,輸出4~20mADC信號或脈沖電壓信號。其工作原理是在流體中設置漩渦發生體,從旋渦發生體兩側交替地產生有規則的漩渦,這種漩渦稱為卡門渦列,如圖1卡門渦列示意圖所示,漩渦列在漩渦發生體下游非對稱地排列。根據大量實驗證明,漩渦發聲體單側漩渦產生的頻率 f、流速v、直徑d之間有如下關系:f=Sr×v/d(1)
式(1)中:Sr為斯特勞哈爾數。由于Sr是雷諾數的函數,由此得到:Qv=A。×V=A。×d/Sr×f=Σf(2)
式(2)中:A。為流通截面積;Σ為儀表常數。
根據上式可以知道,當斯特勞哈爾數Sr為常數時,流量Qv與單側漩渦產生的頻率f成正比關系。
所以,使用檢測元件測出漩渦的頻率,就可以算出流體的流量。

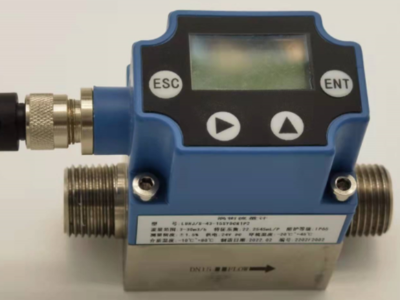

主要參數:
外殼材質: 304不銹鋼
測量范圍:液體:100~3000L/h;氣體:0.8~30m3/h
通徑:DN8 DN12 DN15
精 確 度: ±1.5 %
重 復 性: ±0.5%
響應時間: <100 ms
環境溫度: -20 ~ +55℃
最大工作壓力:1.6MPa
介質溫度: -10 ~ +80℃
輸出信號: 4 ~ 20mA,RS485
顯示(LCD): 瞬時流量、累積流量、標準流速、電流輸出值等
連接方式:G螺紋
適用氣體: 乙炔氣除外的其它氣體均可測量
連接方式:1/2 NPT外螺紋
